Максимальная атака: что нужно знать о зубьях ковша экскаватора

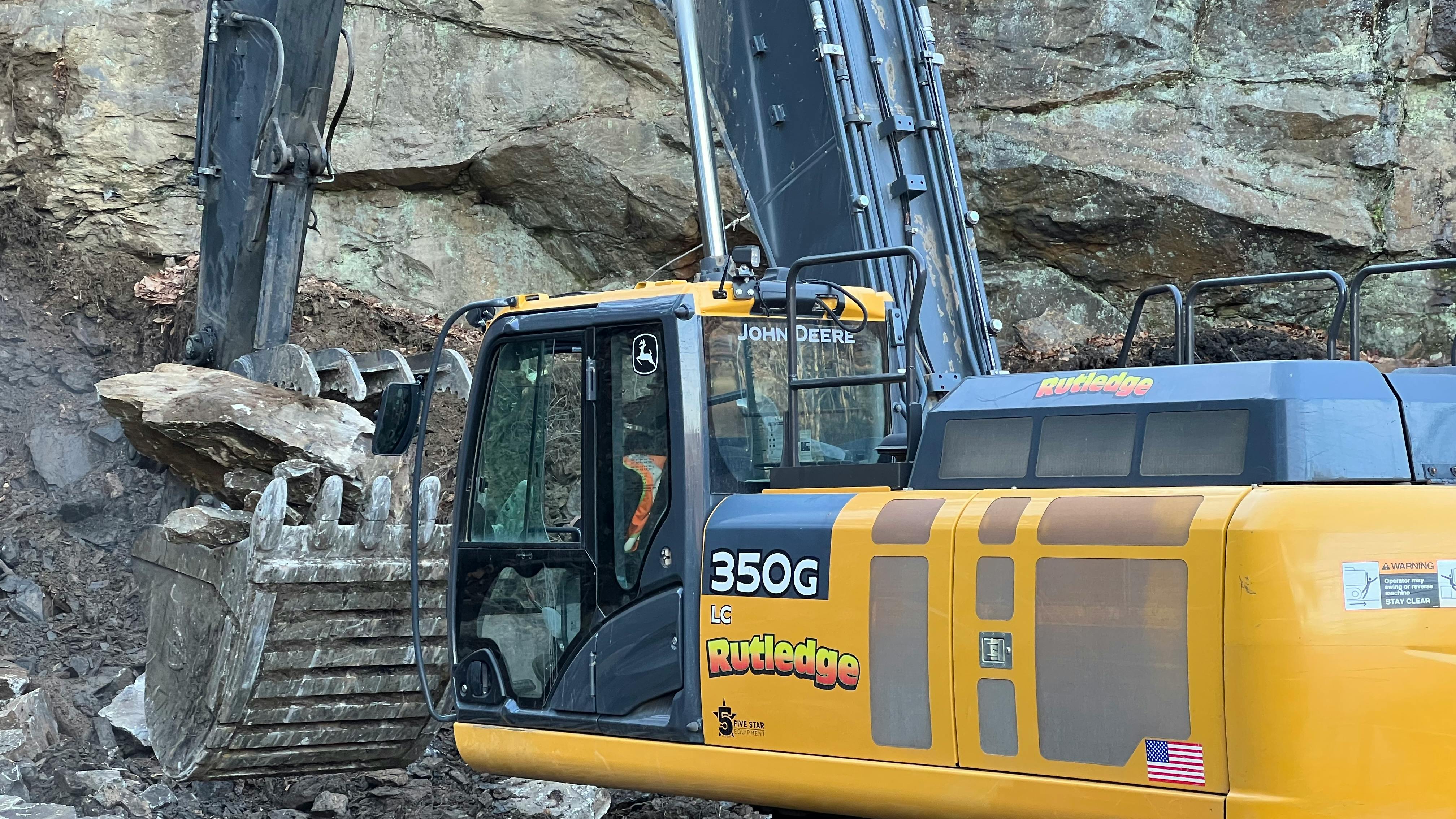

Копание и работа с породой требуют прочных зубьев ковша. Когда речь заходит о техническом обслуживании, зубья ковша экскаватора обычно не привлекают столько внимания, как другие изнашиваемые детали, потому что они не так заметны в сводке затрат по сравнению с движителем или шинами. Это не означает, что их потеря «куса» или поломка не могут поставить под угрозу ход работы. Производители оригинального оборудования обычно называют зубья «инструментами взаимодействия с грунтом». Раньше мне объяснили, что «исследование инструментов взаимодействия с грунтом» иногда превращалось в отговорку для похода на поле для гольфа — но вне шуток, важно правильно подбирать тип зуба под задачу.
Специалисты Caterpillar провели классификацию распространённых типов зубьев и их характеристик для большинства применений. Общие (универсальные) зубья — выбор для работы с грунтом, глиной, песком и смешанными почвами, которые чаще всего встречаются при общих земляных работах. Их форма и характеристики износа сбалансированы для таких задач.
Для мерзлой земли, уплотнённых грунтов или твёрдой глины Cat рекомендует зубья для лучшего врезания (их ещё называют «тигр»). Они имеют более узкую и острую переднюю кромку, что помогает проникать в плотный материал. Важно отметить, что названия типа «тигр», «зубило» или «penetration» у разных производителей могут означать разные формы и системы — «тигр» одного производителя может соответствовать «зубилу» другого.
Если вы работаете с плотным, компактизированным и умеренно абразивным материалом, подойдёт вариант «penetration plus» — зубья с большим объёмом изнашиваемого материала по сравнению со стандартными «penetration», но сохраняющие узкий профиль. Для карьеров и взорванной породы существуют «rock» или «heavy-duty» зубья: они толще и массивнее, чтобы выдерживать удары. Для сильно абразивных материалов, таких как песок и гравий, применяют абразивоустойчивые зубья с усиленными зонами износа. Шиловидные и острые зубья сконструированы для максимального проникновения в тяжёлые сплочённые материалы. Двойные шипы или «twin» — это два пункта проникновения, часто устанавливаемые в углах ковша для воздействия на ломаемые твёрдые материалы — таким образом максимизируется давление на угол ковша.
Для траншейных и планировочных работ, а также очистки канав применяют широкие или «ditch» зубья с более широким режущим профилем для поддержания ровного днища траншеи. Bobcat напоминает, что выбор зубьев — это не только вопрос типа грунта или размера ковша; важны также адаптер/шанк, фиксатор и штифт. Все элементы должны работать согласованно: адаптер приваривается или болтом крепится к кромке ковша, зуб надевается на адаптер и обычно фиксируется штифтом или ретейнером. Существуют разные схемы крепления и удержания зубьев в зависимости от производителя и системы.
При заказе запасных зубьев подготовьте следующую информацию: модель и система зуба, позиция зуба на ковше (особенно важно для угловых зубьев), размеры адаптера и штифтов, а также номер детали при наличии. Как и большинство элементов обслуживания, осмотр зубьев и адаптеров должен входить в ежедневный обход машины. Это особенно важно при работе в тяжёлых грунтах или в условиях ударных нагрузок и каменистых участков.
Признаки износа или повреждения, на которые стоит обращать внимание:
- Уменьшение длины или высоты зуба. Многие операторы просто сравнивают изношенный зуб с новым по номеру детали и по рабочему концу: если зуб потерял примерно половину рабочего материала или длины, его стоит заменить.
- Если есть технические спецификации производителя, им следует доверять в первую очередь. Адаптеры критичны: износ, распространяющийся на адаптеры и их сварные соединения, обходится дороже в ремонте. Это означает, что повреждение заходит слишком далеко — не откладывайте замену. Думайте о зубе как о защите адаптера.
- Неровный износ: если один или два зуба изнашиваются иначе, чем остальные, это сигнал о проблеме — возможно, требуется обучение оператора или перестановка зубьев. Производитель советует, при неравномерном износе попробовать переназначить позиции зубьев, чтобы получить дополнительный ресурс.
- Планируйте замену, когда зуб потерял около 50 % первоначальной рабочей длины или материала, как только наконечник стал заметно тупым или снизилась эффективность копания. Падение производительности из-за тупых зубьев также увеличивает расход топлива.
Производители зубьев и режущих кромок, такие как Esco, Geith и Werk-Brau, отмечают две распространённые ошибки в полевых условиях. Первая — слишком поздняя замена изношенных деталей. Менеджер по маркетингу Werk-Brau описывает типичную цепочку: оператор видит, что режущая кромка становится тонкой, решает «еще немного поработать», через неделю это растягивается на месяц, кромка стачивается за болтовые отверстия, и тогда наружный корпус ковша начинает контактировать с бетоном, камнем или другим абразивом. После этого начинается износ корпуса: тогда речь идёт уже не о замене изнашиваемых частей, а о структурном ремонте или полной замене ковша. В одном случае простая замена кромки за несколько сотен долларов превратилась в замену ковша за тысячи и несколько дней простоя. Теперь о пороге риска: когда режущая кромка достигает примерно 70–75 % своей первоначальной толщины, остаётся ограниченное число часов работы до риска повреждения корпуса; в условиях с высокой ударной нагрузкой (например, демонтаж) это окно может сокращаться до недели или меньше.
Вторая распространённая ошибка — использование «одного ковша для всего». Неправильный выбор ковша под задачу приводит к ускоренному износу: карьерная работа даёт равномерный абразивный износ по всем поверхностям; демонтажный мусор вызывает ударное повреждение и нерегулярный износ углов и кромок; бетон и асфальт комбинируют абразив и удар, что ускоряет износ зубьев и кромок. Визуальные оценки нередко подворачивают глаза: износ происходит постепенно, и глаза привыкают. Для принимаемых решений при больших затратах нужны точные измерения и системная документация. Рекомендуемая система измерений включает:
- Цифровые штангенциркули: измеряют в дюймах и миллиметрах; не требуется станочная точность, базовый комплект подойдёт.
- Журнал обслуживания: простой блокнот, привязанный к машине, или существующие приложения для ежедневных проверок.
- Фонарь и лупа: для проверки целостности сварных швов, обнаружения волосных трещин и изучения паттернов износа.
Что и как измерять:
- Толщина режущей кромки: измерять в трёх точках — центре и концах. Новые кромки обычно имеют толщину от 1 до 2 дюймов в зависимости от размера ковша. Менять, когда толщина упала ниже 70 % от новой, чтобы предотвращать повреждение корпуса.
- Износ боковых ножей: измерять высоту и толщину. Они должны выступать за корпус ковша на 1–2 дюйма в новом состоянии; заменяйте до того, как они сравняются с корпусом.
- Износ зубьев: измерять длину и диаметр в шейке (shank). Зубья меняют, когда потеря длины достигает примерно 40 % от исходной или когда диаметр шейки изношен настолько, что создаёт люфт и ослабляет крепление, либо когда зуб стал тупым. Часто на зубьях есть индикаторы износа, указывающие порог замены.
- Целостность сварки: проверяйте все точки крепления на наличие трещин, в особенности в местах больших напряжений — адаптеры, углы ковша, уши ковша.
- Индикаторы структурного износа: следите за износом корпуса ковша, особенно в районе режущей кромки и пятки ковша. Глубокий износ корпуса требует профессиональной оценки.
Когда выгоднее менять изнашиваемые части, а когда покупать новый ковш? Честный ответ: зависит от состояния конструкции ковша. Меняйте изнашиваемые части, если структура ковша целая — нет трещин в сварных швах, нет или минимальный износ корпуса, все точки крепления надёжны. Если «скелет» ковша в порядке, замена изнашиваемых частей восстановит работоспособность и будет экономически оправдана. Часто комплект изнашиваемых частей стоит в пределах нескольких сотен–пары тысяч долларов в зависимости от размера ковша; если при ожидаемых часах работы вы получите достаточный ресурс, это экономически разумно.
Покупайте новый ковш, когда повреждения конструктивны и экономически нецелесообразно их ремонтировать: износ корпуса глубже четверти дюйма, множественные трещины в сварке, деформации от ударов, или когда ремонт обойдётся в 40–50 % стоимости нового ковша. Также учитывайте историю эксплуатации: если ковш постоянно использовали не по назначению (например, строительный ковш в карьере), усталость металла могла накопиться, и внешний вид может быть обманчивым — структура может быть ослаблена даже при неплохом внешнем состоянии. Наконец, сравнивайте не только деньги, но и графики работ: если вам недопустимы несколько дней простоя ради ремонта во время критичного этапа проекта, проще купить новый ковш.
